以下是對3D打印汽車保險杠過程的簡要描述。

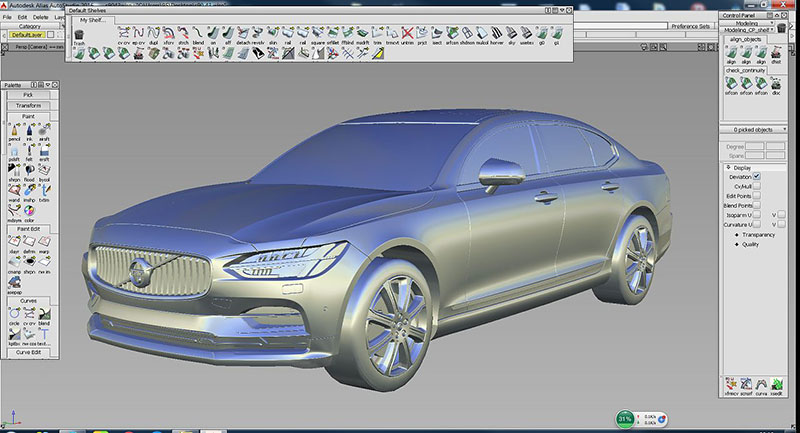

1. 建模，導出STL數據

根據需要，利用建模軟件建立了零件的三維模型，導出了STL格式數據。

2. 導入magics軟件

將零件導入magics軟件，對SLA感光樹脂進行光固化。

3. 檢查修正數據

使用“修復向?qū)А惫δ軝z測零件缺陷，并根據此建議特征使用“修復零件”，而不會出現錯誤。

4. 擺放定位

Z軸坐標一般設為6毫米，支架根據零件特點適當旋轉，減少支架的使用。如圖所示，將組件繞y軸旋轉180度。

5. Z軸補償

6. 添加支撐

向零件添加支持可以根據導入的機器庫文件自動生成支持。

7. 導出切片及加工路徑

生成的支持和切片數據以機器識別格式輸出。

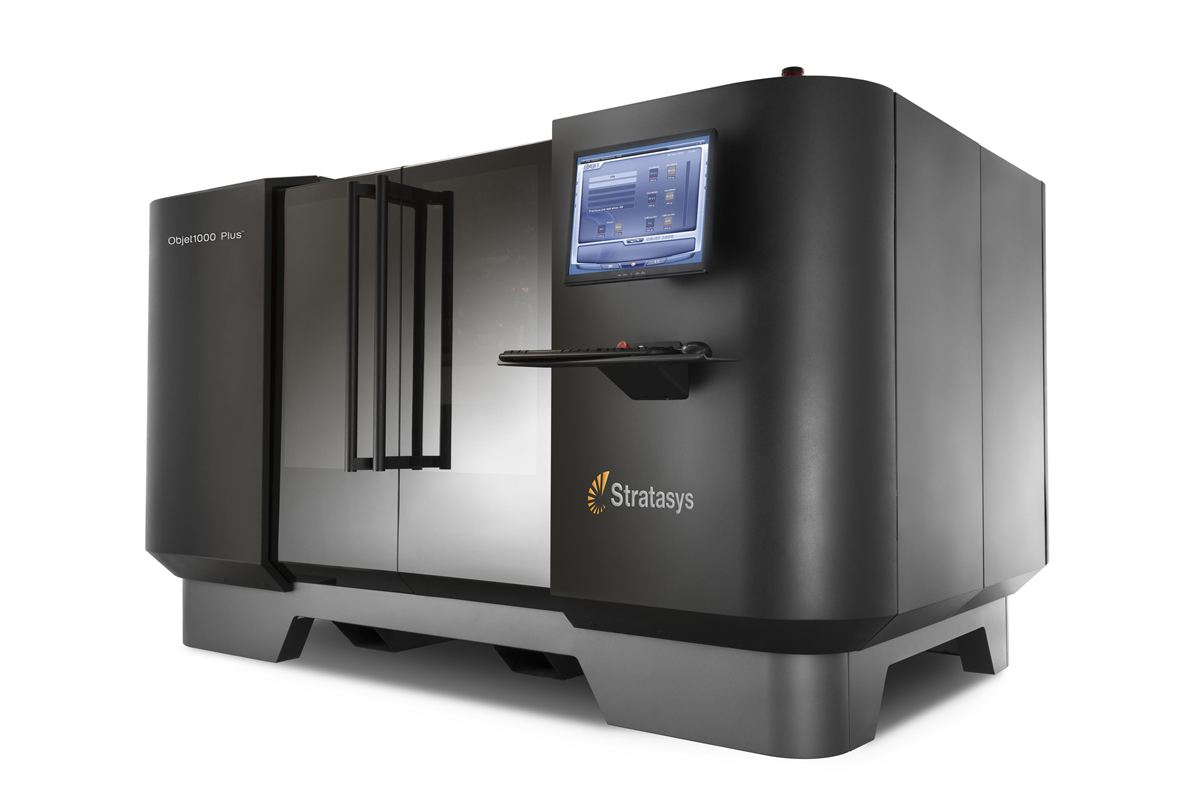

8. 加工

零件導入SLA設備進行加工。

9. 清洗

打印后，取出零件，用酒精清洗。

10. 打磨、拋光

由于支架的拆卸會在零件表面留下痕跡，因此需要進行拋光和拋光以達到光滑的效果。

11.噴漆上色

根據客戶的需求進行上色處理

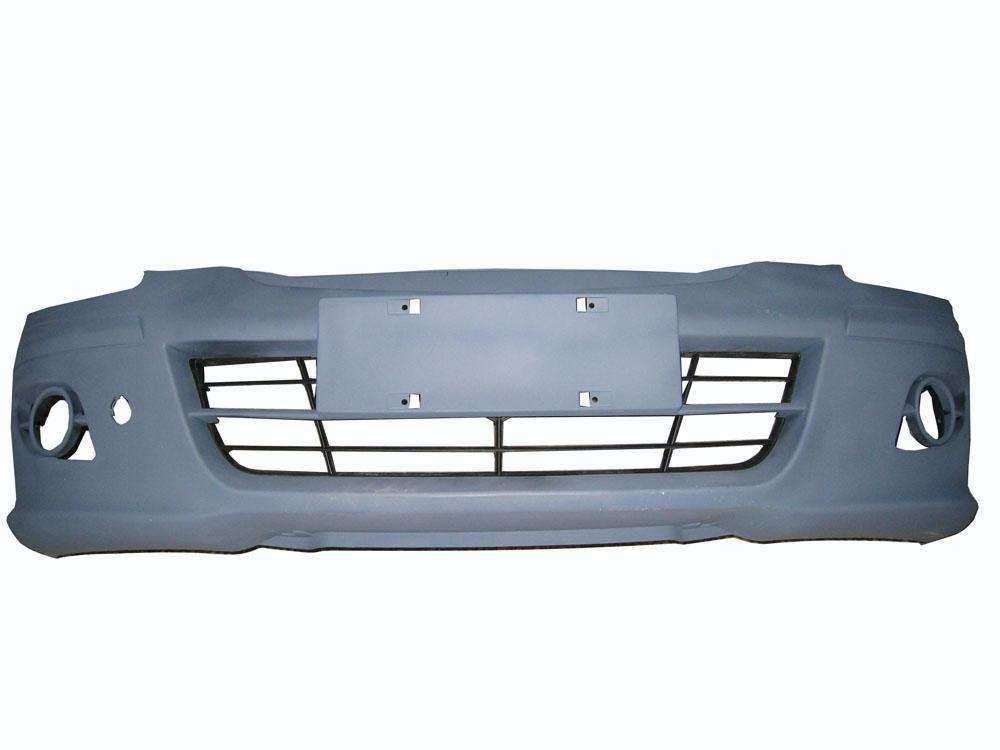

之后，完成3D打印的成品。
